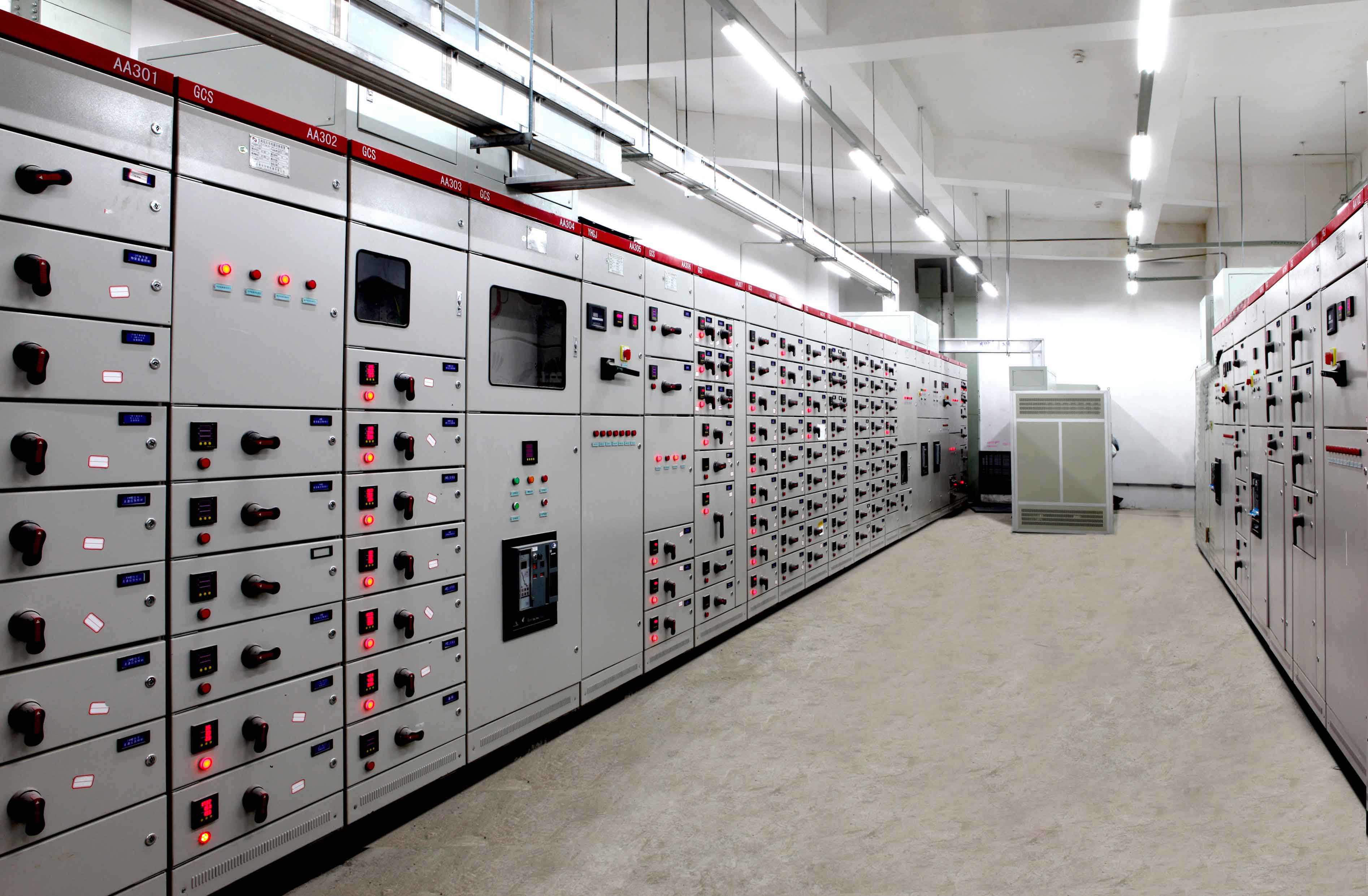

在通信機房中,開關電源和UPS已成為機房內不可或缺的設備,可以向負載提供穩壓精度高、穩頻、波形失真小的高質量電能,并且在靜態旁路切換時可以做到供電無間斷。但是,由于開關電源和UPS均為非線性負載,它們在保證輸出高精度電能的同時其本身又會在輸 入端產生大量諧波電流,對電網造成嚴重的諧波污染,也影響機房中其它敏感設備,使通信系統的變壓器、電纜、母排等設備的運行損耗增大,也對柴油發電機組、變壓器、電力電纜、電力電子設備、低壓電容等設備的產生危害,降低了配電系統的安全性、可靠性。因此,通信機房必然面臨諧波治理問題。主要負載為UPS電源、服務器、空調等;電能質量超標項目為諧波電流;A相電流有效值222安培、電流諧波畸變率為32.6%;B相電流有效值203安培、電流諧波畸變率為31%;C相電流有效值230安培、總電流諧波畸變率為35.6%。
根據現場工況和測量結果發現,諧波主要由UPS和一些非線性的直流電源產生,按照成熟完善的整套諧波治理解決方案,采用我公司生產的補償容量為100A的并聯型有源濾波裝置,自動跟蹤治理負載產生的諧波電流,保證整個系統安全可靠運行。
電流總畸變率為降至4.78%,各次諧波的畸變率都在1.5%以內,治理前波形非正弦波治理后波形為正弦波。可見濾波器投入后,系統諧波得到了很好的抑制,提升供電系統的可靠性,消除了系統諧波對通信系統影響的隱患,收到了良好效果。

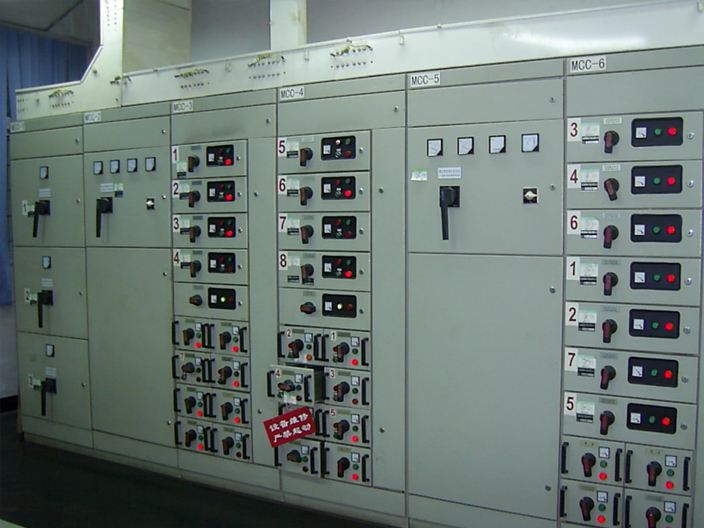

1、廠內主要負荷為中頻爐,其六脈相整流橋為典型的諧波源。
2、由于變壓器超負荷運行,導致電壓畸變,從而諧波也大大增加。
3、六脈相整流的控制使得晶閘管的換相過程中電流的變化率極大,整個負荷的波形呈現直角變化率,波形系數較差,諧波畸變嚴重。
4、功率因數不能滿足要求時僅僅是由于波形系數較差引起,不能采用常規的無功功率補償設備進行補償。
5、在中頻爐滿負荷運行時,電流總畸變率為22.5%,主要諧波電流依次為5次,7次,11次,13次。
6、單相電流有效值761安培。
